刮板机配件的分类及主要部件

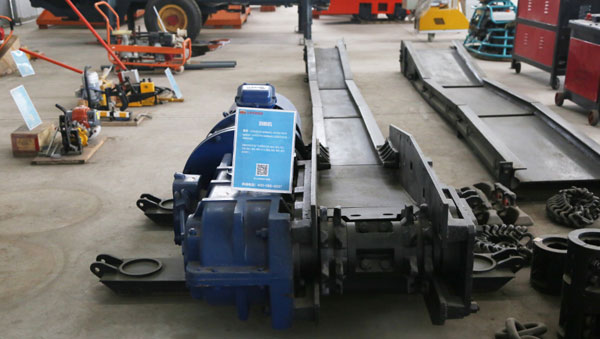

刮板机配件的分类及主要部件 刮板输送机(简称“刮板机”)是矿山、建材、化工等行业输送散料的核心设备,其配件按功能可分为传动、承载、刮板链、导向防护及辅助五大类,具体如下:

刮板机配件的分类及主要部件

 一、传动部件  电机:提供动力源,多采用隔爆型异步电机,适应粉尘、潮湿等恶劣环境,功率根据输送量从几十千瓦到数百千瓦不等。  减速器:通过齿轮减速机构将电机转速转化为刮板链所需的运行速度,常见有圆柱齿轮减速器和行星减速器,需定期加注齿轮油润滑。  联轴器:连接电机与减速器的核心部件,分为弹性联轴器(缓冲冲击)和液力偶合器(过载保护),避免电机或减速器因突然过载损坏。  传动链轮:驱动刮板链运转的关键零件,轮齿需与链条节距jing准匹配,材质多为40Cr合金钢,表面经淬火处理以增强nia磨性。

 二、承载部件  中部槽:承载物料的主体,采用nia磨钢板焊接而成,分标准槽、过渡槽和调节槽,通过哑铃销连接成输送线路。  槽帮钢:中部槽两侧的支撑结构,起固定链条和导向作用,常见“E”型或“U”型截面,需与刮板链保持0.51mm间隙。  推移耳:位于中部槽两侧,用于连接液压支架推移千斤顶,使刮板机能随工作面推进移动,材质为45号钢锻制。

三、刮板链部件  刮板:安装在链条上,推动物料前进,形状有直板型(通用)、牛角型(输送黏性物料),材质为Mn13nia磨钢,厚度816mm。  链条:分圆环链(煤矿常用)和板式链(重型输送),圆环链采用23MnNiMoCr54高强度合金钢,需满足破断拉力≥1000kN。  连接环:连接链条的关键件,有开口式(便于拆卸)和闭锁式(防脱落),需定期检查是否有裂纹或变形。

四、导向防护部件  机头架与机尾架:安装传动装置和张紧装置的框架,采用型钢焊接,需保证与中部槽中心线同轴度误差≤2mm。  护轴板:覆盖在链轮轴两端,防止物料进入轴承,同时保护操作人员安quan,表面涂覆nia磨涂层。  导向轮:位于机尾或弯道处,纠正链条运行方向,避免跑偏,轮缘高度需高于链条1015mm。

五、辅助部件  张紧装置:调节链条松紧度的机构,分螺旋式(手动调节)和液压式(自动张紧),确保链条下垂度在1%2%之间。
