刮板机：矿山运输的核心设备解析

一、刮板机的产品概述与分类

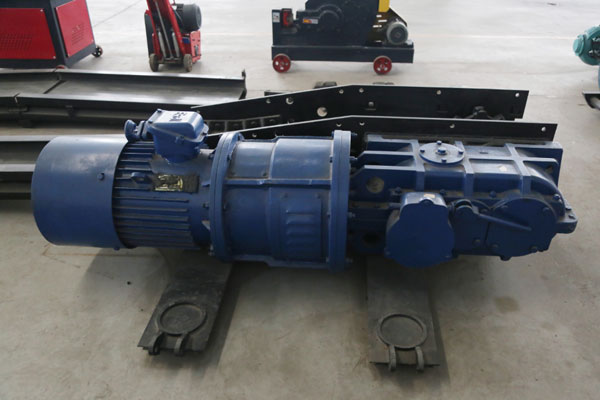

刮板机是矿山井下用于运输煤炭、矿石等散状物料的关键设备，通过刮板链在溜槽内的循环运动实现物料输送，具有结构紧凑、运输能力强、适应复杂地形等特点。其核心由机头（驱动装置）、中间段（溜槽与刮板链）、机尾（张紧装置）组成，电机通过减速器带动链轮转动，牵引刮板链沿溜槽移动，物料随刮板推送前进。

刮板机：矿山运输的核心设备解析

按应用场景分类：

煤矿刮板输送机：

用于煤矿井下回采工作面运输原煤，常见型号如 SGZ1000/1050，输送量可达 2000 吨 / 小时，适应倾角≤25° 的工作面。

特点：溜槽采用anai磨铸钢（如 ZG30MnSi），刮板链强度高（如 φ38×137mm 紧凑链，破断力≥1870kN）。

重型刮板转载机：

用于掘进工作面与带式输送机的衔接运输，如 SZZ800/200 型，输送量 800 吨 / 小时，常与破碎机配套使用。

地面刮板给料机：

用于选煤厂、电厂等地面场景的物料给料，如 GF 型叶轮给料刮板机，具备定量输送功能。

按结构形式分类：

中单链刮板机：刮板链位于溜槽中部，适用于中小输送量（≤1000 吨 / 小时），如 SGW-40T 型。

双中链刮板机：两条链条对称布置于溜槽中部，承载能力强，如 SGZ764/500 型。

边双链刮板机：链条位于溜槽两侧，适应大倾角（≤35°）运输，如 SGD-320/17 型。

二、刮板机的使用方法与安装规范

1. 安装前准备

巷道勘测：测量巷道底板平整度（起伏误差≤50mm/m），确认机头机尾安装位置的巷道宽度（比设备宽 1.5-2 米），确保行人与检修空间。

设备检验：

溜槽对接面平面度≤2mm，中板磨损量≤10mm（标准厚度 25-30mm）；

刮板链组装后直线度≤3mm/m，链条伸长量超过原长 3% 时bixu更换。

2. 安装流程（以煤矿刮板机为例）

（1）机头机尾固定

机头架用 M24×800mm 地脚螺栓固定（预紧力矩≥1500N・m），与转载机搭接高度≥300mm，搭接长度 500-800mm；

机尾张紧装置调整螺杆行程需留足 200mm 余量，确保链条张紧度适宜（下垂量≤2 个链环）。

（2）溜槽与刮板链安装

逐节对接溜槽，接口处用定位销固定，螺栓紧固后错口量≤3mm；

刮板链安装时，刮板方向需与运行方向一致（刀刃朝向运行后方），相邻刮板间距需均匀（误差≤50mm）。

（3）驱动系统调试

减速器油位需达到油标 1/2-2/3 处，使用 N320 工业齿轮油；

点动试车时观察链轮与链条啮合情况，无卡链、跳链现象，运行时整机噪声≤90dB。
