山东神华刮板输送机制造厂

山东神华刮板输送机制造厂专业经营刮板输送机,型号齐全,XGZ铸石刮板输送机SGB刮板输送机SGB420/40T刮板输送机SGB620/40T刮板输送机SGB630-150刮板输送机SGW-40T刮板输送机SGZ800系列刮板输送机等各种刮板输送机,刮板输送机选择山东神华,质量有保证!

山东神华机械制造有限公司是济宁市高新区大型企业,始建于九十年代,注册资金三千万,是济宁市重点培育支持的电子商务企业和生产制造企业。

山东神华机械制造有限公司主要经营的各种矿建设备器材已销售到国内28个省市,出口20多个地区,并从德国、英国、法国等地进口了矿建设备和器材,支援了新疆、内蒙、四川、山西、能源集团、山东能源集团等大型煤矿的建设和生产及高速铁路、隧道的建设等。

刮板输送机

刮板输送机

刮板输送机的原理:
刮板输送机的牵引机构是绕经机头链轮和机尾链轮进行循环运动的无极闭合的刮板链,承载机构是溜槽。启动电动机时,经过液力偶合器、减速器、传动链轮而驱动刮板链连续运行,将溜槽上重物拖拉到机头处卸载。
刮板输送链以固定链速运行时,使封闭机槽内散料间的内部压力增加,当散料间的内摩擦力大于物料与机槽壁间的外摩擦力时,拉动物料与之形成连续料流。

刮板输送机有什么优点
1、刮板输送机结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、刮板输送机能适应采煤工作面底板不平、弯曲推移的需要,可以承受垂直或水平方向的弯曲。
3、机身矮,便于安装。
4、能兼作采煤机运行的轨道。
5、刮板输送机可反向运行,便于处理底链事故。
6、能作液夜支架前段的支点。

刮板输送机的注意事项
保证刮板链条有适当的松紧度,不宜太紧或太松。
调整尾部装置,要保证未利用的行程不少于全程的50%.电动机输出轴、减速机输出轴和输送机头部轴应平行,大小链轮应对中,且两链轮的轴向偏移量要在2mm以内。
准确、合理、及时地维护保养加强巡检力度,检查发现刮板链有无变形或断裂,销轴上的销钉脱落,应及时修补或更换。
当刮板输送机,链松时应及时调整,使刮板链经常在合适的张紧状况下工作,发现问题,及时处理,防患于未然。严格控制刮板与机槽底板的间隙。

刮板输送机的特点:
(1)刮板输送机结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
(2)刮板输送机能适应采煤工作面底板不平、弯曲推移的需要,可以承受垂直或水平方向的弯曲。
(3)机身矮,便于安装。
(4)能兼作采煤机运行的轨道。
(5)可反向运行,便于处理底链事故。

刮板输送机的检查和维修的操作步骤:
1、清理刮板输送机上的煤泥、油污、铁锈等污物。
2、修配工需要对刮板机性能了解,结构熟悉。检修前,应详细对照图纸说明书等技术资料对刮板输送机进行周密观察、分析,再确定合理的拆检程序。
3、设备检修前要了解其有无损坏,短缺配件,以及损坏部位和程度及损坏原因等技术问题。
4、分析清楚可拆连接件和不可拆连接件,以及配合零件的配合性能。
5、清理零件表面的毛刺、毛边、切屑、油污、锈铁等,然后涂上一层润滑油。
6、零件修补后,进行全面质量检查,达到质量要求后进行装配。
要定期检查刮板输送机的使用磨损情况,发现哪个部件有问题,就应该马上维修,这样刮板输送机的寿命会延长;

MS埋刮板输送机

MS埋刮板输送机

MS型埋刮板输送机是一种在封闭的矩形断面的壳体中,借助于运动着的刮板链条输送粉状、小颗粒状、小块状等散料的连续输送设备。因为在输送物料时,刮板链条全埋在物料之中,故称为“埋刮板输送机”。

MS埋刮板输送机可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、电力等部门,用来输送粉状、小颗粒状和小块状物料。

MS埋刮板输送机的技术参数
型号 MS16 MS20 MS25 MS32 MS40
机槽宽度B(毫米) 160 200 250 320 400
机槽高度h(毫米) 160 200 250 320 360
链条节距t(毫米) 100 125 160 200 200
链条形式和代号
模锻链 DL10 D12.5 DL16
滚子链 GL10 GL12.5 GL16
双板链 BL20 BL20
刮板形式和代号
T型 √ √ √
U2型 √
链条速度U(米/分)
0.16 √ √ √
0.20 √ √ √ √ √
0.25 √ √ √ √ √
0.32 √ √ √ √ √
输出送量Q(米8/时) 11-25 17-39 23-54 48-88 67-124

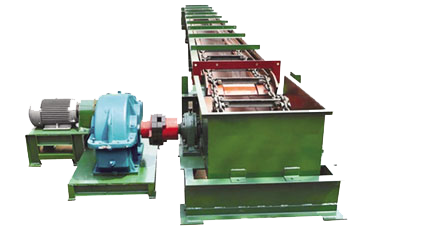

XGZ铸石刮板输送机

XGZ铸石刮板输送机

XGZ铸石刮板输送机适用于温度在250°以下的粉状、粒状、小块状及混合物料的密闭输送,以水平运输为主。XGZ铸石刮板输送机也可倾斜输送,其最大输送倾角为20°,主要适用于各种物料的输送,XGZ铸石刮板输送机可适用于矿山、冶金、煤矿、化工对含水率无过高要求的物料输送,系统中粒度在300mm以下。

XGZ铸石刮板输送机结构简单,当水平运输时可分为单双层运输,安装维修方便可多点进料及出料,本机为干法输送。XGZ铸石刮板输送机不宜输送粘性大的、要求破碎率低的易碎性物料。
1、XGZ铸石刮板输送机由头轮、尾轮、中间槽体、刮板链条和驱动装置组成。其最大输送长度可根据现场条件进行调整、确定。
2、布置方式以水平为主,也可倾斜和双层布置。
3、可根据需要在本机中部开孔,方便入料、卸料。

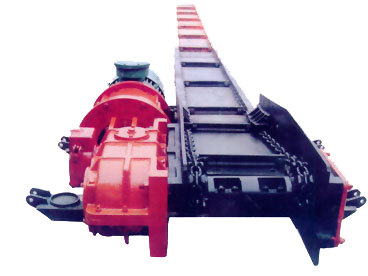

SGB系列刮板输送机

SGB系列刮板输送机

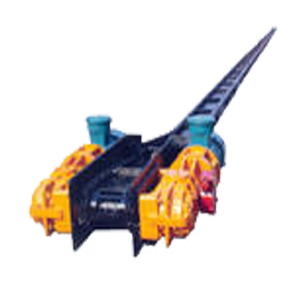

SGB630-150刮板输送机
SGB630-150型刮板输送机为适应薄煤层机组而设计。适用于缓倾斜,采高为0.8-1.5米的薄煤层长臂工作面,该机与相应的设备配套组成普采或高等普采工作面运输煤炭。

SGB630-150刮板输送机技术特征
(1)输送量 250吨/小时
(2)出厂长度 200米
(3)链速 0.868米/秒
(4)电动机 DSB-75
型号 2×75千瓦
功率 380/660伏
电压 1480转/分
转速
(5)刮板链
型号 边双链圆环链
规格 φ18×64毫米
破断拉力 ≥410千牛
刮板间距 1024毫米
(6)液力联轴器
型号 YOXD450
额定功率 75千瓦
工作液体 水介质
注液量 12.5升
(7)减速器速比
(8)推进系统
推溜器型号 YQ-100型
推溜器推力 7.85吨
推流器行程 700.900.1100毫米
乳化液泵站型号 RB-45/100型
工作额定压力 100公斤/厘米
额定流量 45升/分
工作液体 乳化液
乳化液箱 RX-400型
(9)中部槽(长×宽×高) 1500×630×190毫米
(10)紧链器 摩擦式紧链器
(11)机器重量 87.6吨

SGB620/40T刮板输送机
SGB620/40T刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。

SGB620/40T刮板输送机在当前采煤工作面内,刮板输送机的作用不仅是运送煤和物料,而且还是采煤机的运行轨道,因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转,生产就能正常进行。否则,整个采煤工作面就会呈现停产状态,使整个生产中断。
用刮板链牵引,在槽内运送散料的输送机叫刮板输送机
SGB620/40T刮板输送机是由哪些部件组成?
各种类型的刮板输送机的主要结构和组成的部件基本是相同的,它由机头、中间部和机尾部等三个部分组成。
此外,还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样,也设有动力传动装置,从安设的位置来区分叫上机头与下机头。

SGB420/40T刮板输送机
SGB420/40T刮板输送机又名为小40T刮板输送机。
SGB420/40Z刮板输送机主要由机头部分,机尾部分和机身部分组成。
SGB420/40T刮板输送机的技术参数
长度:80米
输送量:420吨/时
中部槽宽度:420
减速机型号:JS40
电机功率:40KW

SGB刮板输送机技术参数
长度 100 减速器传速比 1:24.564
输送量(t/h) 150 刮板链型式 边双圆环链
链速(m/s) 0.86 规格 18×64
电动机 型号 YBS—40 单链破断力(KN) ≥343
功率(KW) 40 链条数(条) 2
电压(V) 660/380 链间距(mm) 500
转速(r/min) 1470 刮板间距(mm) 1024
液力偶合器 型号 YOXD400 中部槽 长(mm) 1500
额定功率(KW) 40 宽(mm) 620
工作液体 22#汽轮机油 高(mm) 180

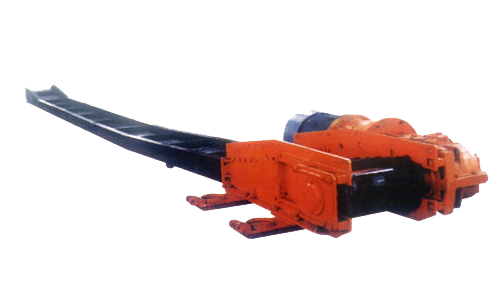

SGW-40T刮板输送机

SGW-40T刮板输送机

SGW-40T刮板输送机使用范围:
SGW-40T刮板输送机适用于缓倾斜中厚煤层炮采工作面和顺槽运输煤炭。配以推进装置时,可以配合滚筒式采煤机适用于普采运输煤炭。

SGW-40T刮板输送机结构特征:
SGW-40T刮板输送机采用单侧(双侧)单驱动(双驱动),电动机布置在采空侧。输送机由机头、过渡槽、中部槽刮板链、机尾和溜槽档板构成。本机器动力由电动机、液力偶合器经减速器带动使刮板链运行输送煤炭。

SGW-40T刮板输送机的技术参数
型号 :SGW-40T
出厂长度(m) :100
输送量(t/h): 150
刮板链速(m/s) :0.86
电动机
功率(KW) 电压(V) 转速(r/min) :40 380/660 1470
液力联轴器
型号 额定功率(KW) 介质 注油量(L) :YOS400 40 9.3

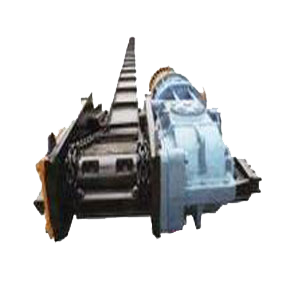

SGZ800刮板输送机

SGZ800刮板输送机

SGZ800系列刮板输送机包括SGZ800/800刮板输送机、SGZ800/630刮板输送机

SGZ800系列刮板输送机的参数对比
参数项目 SGZ800/800刮板输送机 SGZ800/630刮板输送机
设计长度(m) 250 200
输送量(t/h) 1500 1500
双速电动机 型号 YBSD-400/200-4/8 型号 YBSD-315/160-4/8
功率(KW) 2×400kw(1140V) 功率(KW) 2×315kw(1140V)
转速(rpm) 1485/740 转速(rpm) 1485/740
链速(m/s) 1.1 1.3
减速器 型号 JS400型 型号 JS315型
传动比 38.25 传动比 33.147
刮板链 刮板链型式 中双链
链中心距(mm) 200
圆环链规格(mm) 34×126-C
刮板间距(mm) 1008
中部槽 中部槽型式 铸焊封底式
规格(mm) 1500(长)×800(内宽)×303(高)
连接方式 哑铃销连接
连接强度(KN) 3000
牵引方式 齿轮—销轨式无链牵引(销轨节距:126mm)
紧链方式 液压马达慢速紧链、伸缩机尾辅助紧链
卸载方式 机头端卸式
整机弯曲性能 水平弯曲±1°,垂直弯曲±3°
