SGB620/40T型刮板输送机

SGB620/40T型刮板输送机概述

SGB620/40T型刮板输送机是输送机的一种，它可用于水平运输，亦可用于倾斜运输。

SGB620/40T型刮板输送机适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。

SGB620/40T型刮板输送机特点

（1）本机是用于煤矿井下采煤工作面，沿工作面全长铺设的刮板输送机。其主要特点是：料槽为Σ型，槽间联接为高强度可活动式，牵引链条为矿用高强度圆环链，具有可弯曲性能，适应井下地开起伏铺设弯曲状态下运行。

（2）电机采用矿用输送机专用的隔爆三相交流鼠笼式电机，启动力矩为额定力矩的2.3～3.0倍，适应工作面刮板输送机频繁满载启动的要求。

（3）工作面刮板输送机的用量大、型式多、发展迅速、更新换代快，SGB620/40T型刮板输送机是典型的机型。

（4）物料是沿着刮板链条运行方向，从机头端部抛落卸载，其机头卸载结构简单，安装方便。

SGB620/40T型刮板输送机产品形式及型号说明

1、型式：本机属边双链刮板输送机。

2、SGB620/40T型号含义说明：

S—表示输送机

G—表示刮板

B—表示边双链型

620—表示中部槽外宽宽度（mm）

40—电动机功率（kw）

T—表示设计修改序号

SGB620/40T型刮板输送机主要部件及工作原理

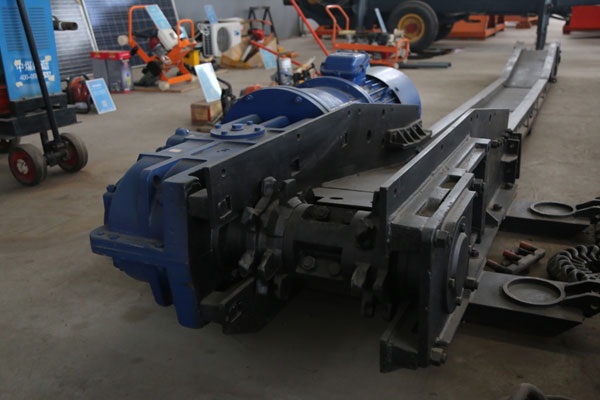

SGB620/40T型刮板输送机传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。
