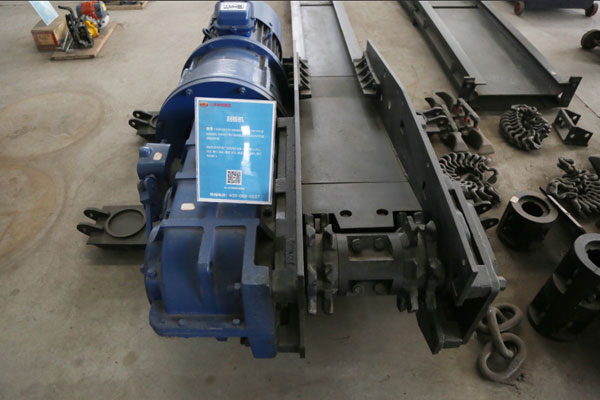

电动机：为刮板机提供动力

电动机：为刮板机提供动力，常见型号如 DS B - 40 - 4 (380/660)，刮板机输出稳定的机械能驱动后续部件运转。

电动机：为刮板机提供动力

减速器：以 JS40 型为例，它通过三级圆锥圆柱齿轮传动，将电动机的高转速、低扭矩转换为适合刮板机运行的低转速、高扭矩，传动功率可达 40kw ，传动比 24.564。内部包含多根轴及对应的齿轮，如di一轴、di二轴、di三轴和di四轴，各轴的轴向游隙都有严格要求，需通过调整螺母或调整垫进行jing准调节，以保证轴承正常运转和齿轮合理的啮合侧隙与接触斑点。

链轮轴组：由链轮与半滚筒组成一体，作为动力传递的关键部件，与链条紧密配合，带动刮板链循环运行，实现物料输送。链轮通常采用 42CrMo 或 45CrMnMo 材质锻打加工，表面硬度高，nai磨性能强，齿面淬火硬度 HRC50 - 55，淬硬层深度 0mm，确保在高强度工作下稳定运行。

盲轴总成：安装在机头架侧面，由轴承座、盲轴等零件构成，主要作用是支撑链轮，使链轮在运转过程中保持稳定的轴心位置，减少晃动和磨损，保障传动的平稳性。

紧链器：由偏心轮、外壳、闸带、制动轮等零件组成，用于在刮板机安装或运行过程中调节链条的松紧度。通过闸带抱紧制动轮实现制动，与紧链挂钩协同工作，确保刮板链始终处于合适的张紧状态，防止链条过松导致跳链或过紧增加设备负荷。

输送部配件

中部槽：是刮板机物料输送的主要通道，由槽帮钢、中板、连接销组焊而成。其结构坚固，能够承受煤炭等物料的重压和刮板链的摩擦。中部槽之间通过连接销实现纵向连接，形成连续的输送通道，并且相邻中部槽在水平、垂直面内可有限度折曲，以适应不同的工作地形。

过渡槽：位于机头架和中部槽之间，起到过渡连接的作用。由槽帮钢和中板组焊而成，其结构设计兼顾了与机头架的连接稳定性以及与中部槽的顺畅过渡，确保刮板链在运行过程中能够平稳地从机头架进入中部槽。
