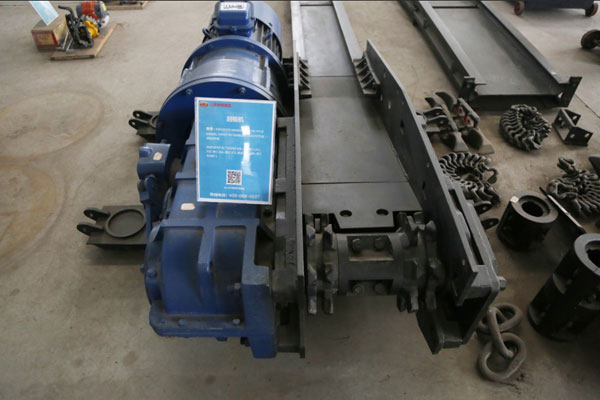

刮板机作为煤矿井下运输煤炭的关键设备

刮板机连接环是否有正反面？——从结构与功能深度解析 刮板机作为煤矿井下运输煤炭的关键设备，其连接环用于链接刮板链，承担传递牵引力、带动刮板运输物料的重要作用。关于连接环是否存在正反面，需从设计原理、结构特征及使用规范三方面展开分析：

刮板机作为煤矿井下运输煤炭的关键设备

  一、连接环的结构设计：对称性与非对称性的差异

 1. 典型结构分类 刮板机连接环按结构可分为对称型（如扁平式、弧齿型）和非对称型（如立环、偏弧型），其正反面特性因结构而异： - 对称型连接环：以扁平式连接环为例，其截面呈矩形或椭圆形，环体两侧结构完全对称，轮齿（若有）分布均匀，无明显“正反之分”。此类连接环在设计时允许双向安装，安装后无论如何旋转，其受力方向与链环啮合状态均一致。 - 非对称型连接环：如立环（垂直安装的连接环）或带有导向结构的连接环，其结构存在明显差异。例如，部分立环一侧设计有凸台或凹槽，用于与刮板或链轮jing准定位，另一侧则为平滑结构，此时凸台侧通常需朝向特定方向（如链轮啮合侧），存在明确的安装方向要求。

2. 关键结构特征 连接环的轮槽、定位销孔、fangtuo结构等细节是判断正反面的核心依据。例如，部分连接环为防止链条脱轨，会在环体一侧设置fangtuo凸沿，该凸沿bixu朝向刮板运行的外侧；又如，带有定位孔的连接环，孔位需与刮板螺栓孔对齐，若反向安装会导致刮板倾斜，影响链条运行平稳性。

 二、安装方向对性能的影响：受力与磨损的差异 1. 对称性连接环的双向兼容性 对于完全对称的连接环（如标准弧齿环），理论上正反安装均不影响使用，因其在牵引过程中受力均匀，轮槽与链轮的啮合轨迹对称。例如，某型号扁平连接环经测试，正反安装时抗拉强度、疲劳寿命无显著差异，可通用。
