小40刮板机结构及工作原理

标签:

小40刮板机

小40刮板机结构

小40刮板机工作原理

时间:

小40刮板机主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。

小40刮板机主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。

小40刮板机介于40刮板机与30刮板机之间,适用于煤矿井下输送。输送量80t/h,设计长度120m,刮板链链速0.86m/s,圆环链规格18×64,圆环链破断拉力大于320KN,中部槽尺寸1500×420×180,整机重量13.5吨。

1、总体结构:本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。

2、主要部件结构及工作原理

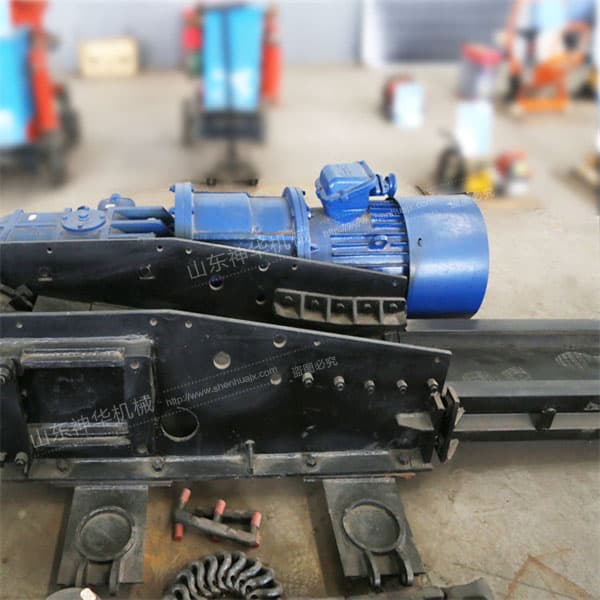

传动部:传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成,联结罩将电动机、减速器连成一个整体,动力通过减速器传递至链轮,链轮带动刮板构成封闭式无极传动链,从而起到运输煤炭的作用。

3、减速器:减速器为三级圆锥圆柱齿轮传动,传动功率40kw,传动比24.564。为保证轴承正常运转,应对轴承的轴向游隙进行适当调整:轴为0.04--0.1;第二轴为0.08—0.15;第三轴为0.07—0.15;第四轴为0.2—0.4,圆弧伞齿轮的轴向位置也应适当调整,以保证合理的啮合侧隙和接触斑点,其啮合侧隙不小于0.17mm,接触斑点沿齿长和齿高方向不少于50%。小40刮板机轴向游隙可通过调整螺母进行调整,第二、三、四轴轴向游隙用调整垫进行调整。

4、链轮:链轮半滚筒组成一体,为刮板链传递动力。

5、机头架:机头架由侧板、底板等零件组焊而成,其侧面分别用以固定减速器和盲轴总成,尾端与过渡槽连接。

6、盲轴:盲轴由轴承座、盲轴等零件组成,其主要作用是支撑链轮。

7、紧链器:紧链器由偏心轮、外壳、闸带、制动轮等零件组成,通过闸带抱紧制动轮实现制动,并与紧链挂钩配合使用,起到张紧刮板链的作用。

8、过渡槽:过渡槽由槽帮钢和中板组焊而成,是机头架和中部槽的过渡连接装置。

9、中部槽:中部槽是刮板输送机的重要组成部分,由槽帮钢、中板、连接销组焊而成,中部槽与中部槽之间通过连接销实现纵向连接。

10、刮板链:刮板链由圆环链、刮板、连接环、螺栓组装而成,刮板材料为轧制型钢,带有斜面的一侧与中部槽中板接触,起到刮煤作用,连接环凸起部分起导向作用。

11、机尾:机尾由机尾架和机尾轴组装而成,是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部,可使整机铺设长度增到160m。

注:采用双驱动方式时只能共用一套电控装置,先将首尾传动部调至转向一致后方可开机,否则,将造成拉断刮板链或损坏传动部等事故发生。

12、左右挡板:刮板输送机出厂时一般不配置左右挡板,若用户需要可特殊定货。
