SGZ630/264型刮板输送机构成

标签:

刮板输送机

刮板机

刮板输送机构成

时间:

板输送机基本组成主要介绍中型刮板输送机以上机型。大致可以分为三大部分:即机头部分,中间部分和机尾部分。

刮板输送机基本组成主要介绍中型刮板输送机以上机型。大致可以分为三大部分:即机头部分,中间部分和机尾部分。

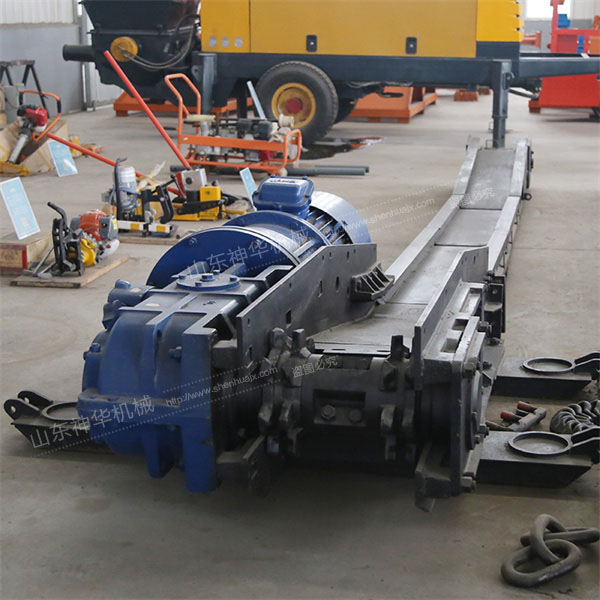

SGZ630/264型刮板输送机构成:

1、机头部

薄煤层刮板输送机(减速机垂直布置)机头部分主要包括机头、过渡段、动力部及推移座。

机头架为左右对称,左右均可通过联接板安装动力部以适应不同工作面的需要。尾部与过渡槽连接。主要有:垫架、机头架、链轮轴组、压块、舌板组件、防护罩、联板、机头小挡板、压链块、高压胶管、油箱及特殊螺母组成。

过渡段有过渡槽、过渡槽挡煤板。过渡槽与机头通过6条M36³180高强度螺栓连接,尾端与中部槽连接。

动力部是输送机的驱动装置,主要由减速器、联接罩、液力偶合器、电动机组成。

推移座是液压支架与机头过渡段连接的承载体。推移座安装于过渡槽推移板上,通过销板固定在推移板上。推移座2-φ52圆孔中心距为200mm。机头部分配置1个推移座。

2、中间部分

中间部分是刮板输送机的主要组成部分,主要包括:中部槽、电缆槽、哑铃销(包括卡块、弹簧销)、搭接板及连接板、齿轨、齿轨销、齿轨销、刮板链。

中部槽采用铸焊封底结构,中部槽之间采用哑铃销连接,挡板槽帮上焊有推移耳,用于和液压支架连接。中部槽间的水平方向与垂直方向错口量不大于3mm电缆槽是刮板输送机固定电缆和冷却水管的支撑体,同时又是采煤机活动电缆、冷却水管运行的支撑体和导向体。其中特殊电缆槽安装于刮板输送机的中部。

哑铃销起连接作用,用于中部槽与过渡槽及中部槽与中部槽之间。

搭接板及连接板用于电缆槽与机头尾过渡槽挡煤板、电缆槽与电缆槽之间。安装时按照外搭接内连接的方式安装。

齿轨是采煤机运行的驱动链条,安装在过渡槽及中部槽上两元宝座之间,并用齿轨销及齿轨销锁销与元宝座固定。

刮板链是刮板输送机输送煤炭的主体。主要由2-φ22³86mm圆环链、φ22接链环、刮板、压板、方头螺栓及锁紧螺母组成。链条中心距为90mm,每11个环安装一个刮板,刮板间距为946mm。刮板安装在平环上,通过压板、方头螺栓、锁紧螺母固定在圆环链上。链条与链条之间采用接链环连接。

3、机尾部

机尾部分大致与机头部分组成相同,一个不同处为机尾有回煤罩。回煤罩安装与机尾架前端,用于底煤回煤。
